基于戴維斯特電子有限公司光伏電力監控組態軟件搭建的光伏智能監控系統，具有友好的控制界面。在編制監控軟件過程中，充分考慮到光伏電站運行管理的要求，使用漢語菜單，操作簡單，盡可能為光伏電站的管理提供方便?？蓪?shí)現監測數據信息共享、交換、傳輸等功能，滿足用戶中心數據庫的要求。在進行遠程數據采集和控制時，保證了光伏數據的實時性和可靠性。

基本功能及特點

1、實時監測太陽能電池板的電壓、電流及其運行狀況

2、防雷器狀態、斷路器狀態采集與顯示

3、實時監控逆變器、直流屏、變壓器等設備工作狀態，監測其故障信息及遠程控制

4、系統詳細運行參數顯示

5、故障記錄及報警，提供實時聲音報警

6、具有電量累計、系統分析、歷史記錄功能

7、簡單易用的參數設置功能

8、功率曲線圖顯示，生成各項信息的實時曲線和歷史曲線

9、系統支持遠程診斷與維護，極大地提高系統運行的可靠性

10、系統采用大型商業數據庫與自行開發的實時數據庫結合，使歷史庫和內存庫的訪問達到數據無縫連接和統一管理，支持ODBC和SQL，因而系統具有很好的開放性

11、系統既支持服務器雙機熱備也支持單網和雙網配置，在雙網模式下支持雙以太網的熱備及網絡(luò )分流，可以滿足高端用戶的需求

12、采用IEC60870（103，104）/61850、MODBUSTCP、MODBUSRTU等國際標準通信規約，凡支持上述標準的其他廠家產品可方便地接入到自動化監控系統中

13、系統可采用光纖，電纜等多種通信介質，組網方式靈活，既可組成光纖自愈式環型以太網，也可以組成光纖星型網，或者組成總線網

14、分層分布式結構，

系統分為兩層：站控層和間隔層。各間隔的設備相對獨立，僅通過站內通信網與站控層進行互聯

15、系統可以根據用戶的需要靈活配置

系統各個應用單元按照模塊化設計，可組可分。小到變電站所有應用功能集中于一臺計算機的最小模式配置，大到可配置主備服務器、多臺監控主機和多臺遠動主站、工程師站、五防工作站等大模式配置

16、系統全面支持局域/廣域網用戶WEB瀏覽

17、系統提供功能強大、靈活自如的報表生成工具。所見即所得，并可自動生成?？梢詽M(mǎn)足各類用戶的需求，并提供典型報表模板，以方便用戶使用

18、充分吸收了國外著名組態軟件WIZCON、AutomationX以及Intouch、iFix等圖形組態軟件的優點。軟件功能強大，通用性較強，由于設計按照通用圖形組態軟件考慮，因此，不但可用于光伏監控系統，還可用于其他電力監控系統中

設計原則

系統在設計上堅持以下原則：

(1)完整性

光伏監控系統能夠完成不同廠商不同種類不同型號設備的監測數據統一完整采集。

-業務流程完整性：系統能夠提供實時數據、周期采樣數據、事件數據的應用服務。

(2)規范性

光伏監控系統建設遵循有關國家標準、國際標準、電力行業有關標準。

-制定或完善相關標準規范，確保監測設備、監測數據通訊的規范性。

-界面設計遵循有關界面設計規范。

(3)擴展性

-硬件擴展性：系統能夠廣泛適配新接入監測設備的通信接口。

-軟件擴展性：軟件功能模塊應可重用、可配置、可拆卸。

(4)開放性

光伏監控系統能夠同各類專家系統進行數據信息交換。

光伏監控系統能夠與電網調度等系統進行數據信息交換。

(5)集成性

-能夠集成環境、安防、電能量、電能質量等監測數據，分類處理，分類存儲，統一界面顯示監測數據。

(6)可操作性

界面友好，操作方便，注重用戶體驗

總體設計

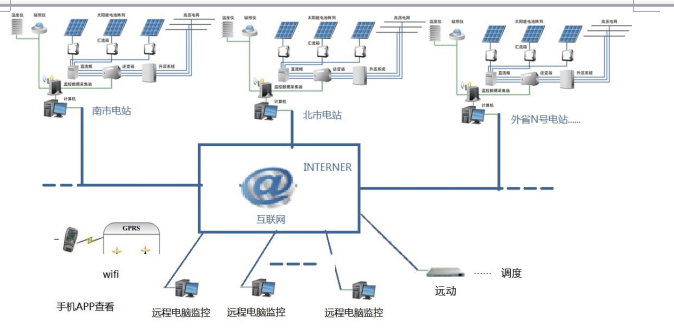

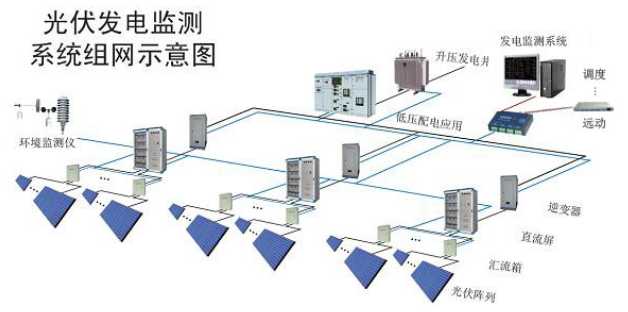

        所有光伏逆變器、電力儀表等其他智能設備可通過光纖、以太網、RS485總線等任意形式連接至通訊管理機，進行協議轉換，數據存儲等通訊前置的工作。然后連接至監控主站，實現整個光伏系統的監控，下圖所示為光伏智能監控系統結構圖。

（一）本地監控系統

（二）遠程監控系統

功能展示

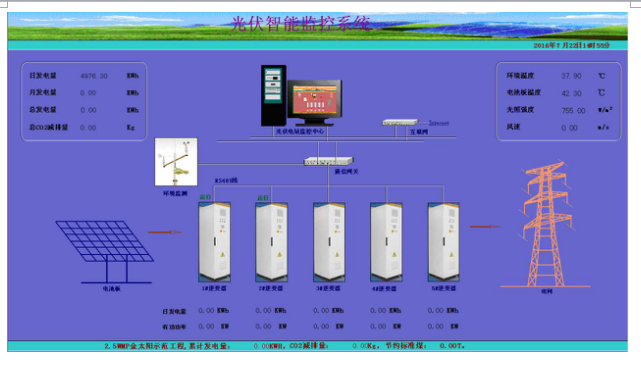

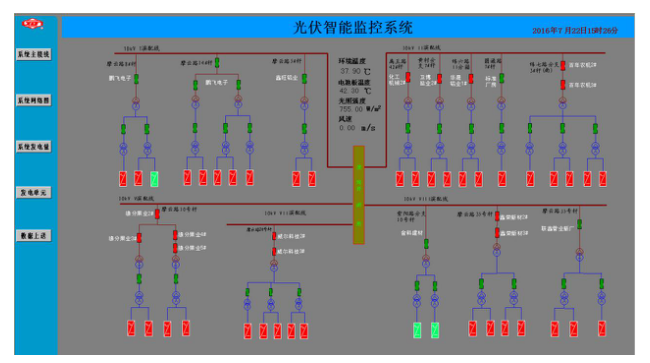

界面展示

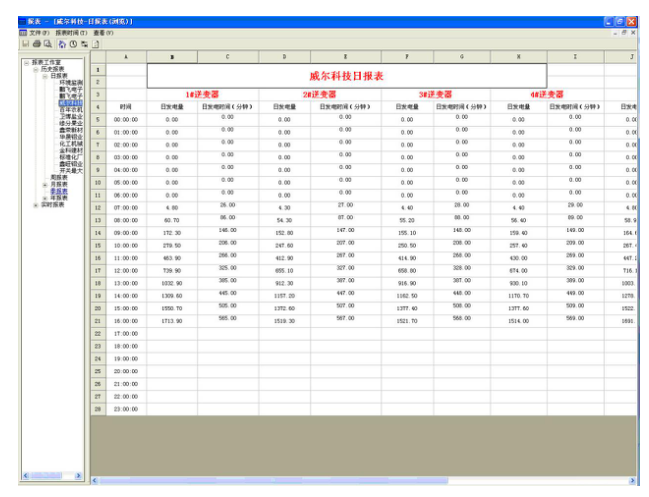

報表展示
